一、功能概述：

1、小蟲體蟲情測報儀是參照國標GB/T 24689.1-2009《植物保護機械 蟲情測報燈》相關標準，針對“毫米級小蟲體測報”改進優化的一款圖像采集蟲情測報工具，設備基于“溫控、時控、雨控、光控、平臺聯網控制”的技術思路，配合設備的“機械組件與高清攝像頭”，在無人監管的情況下，可自動完成“誘蟲、殺蟲、圖像采集、蟲體收集”等系統作業。

2、另外，設備利用“物聯網通訊網絡”與“云端服務平臺”進行信息交互，可將“蟲害圖像、環境數據、設備狀態、供電狀態”等信息上傳至軟件平臺，“云端服務平臺”依托“蟲體大模型AI數據庫”對蟲害圖像信息進行“AI自動識別、統計分析、生成報表”，以此實現對蟲害的發生與發展進行分析和預測，為現代農業提供服務，滿足“蟲害標本采集、蟲情分析預測”的功能需要。

二、工作原理：

1、小蟲體蟲情測報儀基于“溫控、時控、雨控、光控、平臺聯網控制”的技術思路，利用“光誘、性誘”的誘蟲原理，通過風機轉動產生負壓氣流將“稻飛虱、葉蟬科、綠盲蝽”等毫米級小蟲體吸入到收集器進行“風干、脫水滅殺”，配合設備的“機械組件與高清攝像頭”，在無人監管的情況下，對誘捕的害蟲進行“采集圖像、收集蟲體”等系統操作，然后利用“物聯網通訊網絡”將“蟲害圖像、環境數據、設備狀態、供電狀態”等信息上傳至軟件平臺識別、分析，填補了當前毫米級蟲體測報的空白。

【供電方式】：220VAC或太陽能供電。

【平均功耗】：

2、整機功耗：≤30W；

3、待機功耗≤10W；

【絕緣電阻】：≥2.5M?（漏電保護）

【工作環境】：0~70℃，0~85%RH(無凝結)；

【整機結構】：

4、整機尺寸：355mm*275mm*710mm（常規配置）。

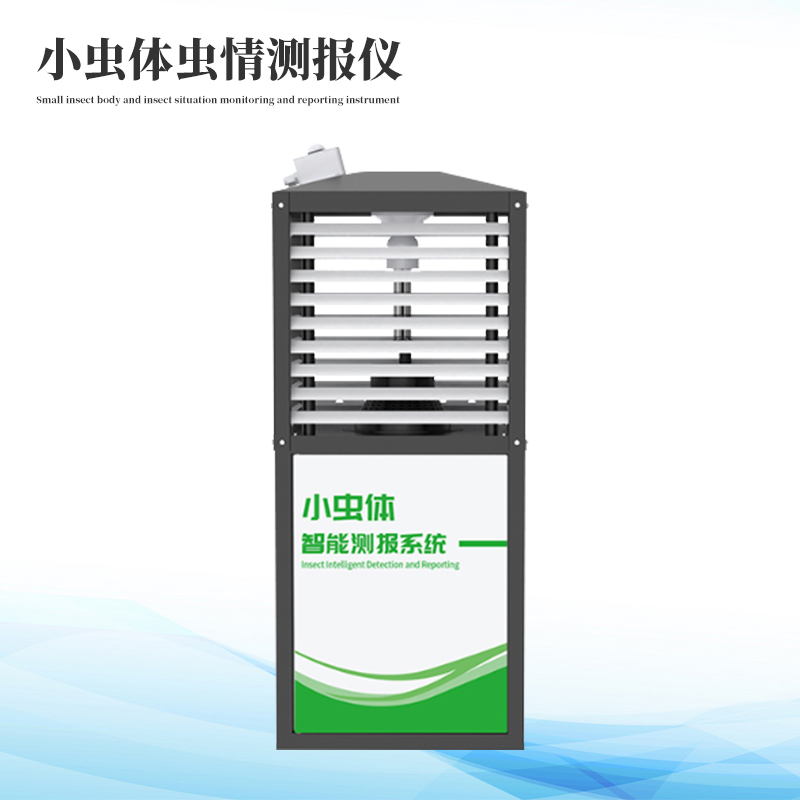

5、小蟲體蟲情測報儀主要由“金屬噴塑箱體、安卓主控系統、高清攝像頭、雨雪感應裝置、光照感應裝置、誘蟲裝置、小蟲體收集器、負壓風機、接蟲盒、安裝底座（選配）、防鳥獸百葉窗（選配）、太陽能供電系統（選配）、云端服務平臺”等部件組成。

三、安卓主控系統：

1、支持7寸（默認）安卓觸控屏；

2、支持“4G（默認）、以太網”等通訊方式；

3、支持“遠程OTA、GPS定位、自動校時、蟲害圖像本地備份、蟲害圖像斷網續傳”等功能。

3、支持觸屏查看本機“環境數據、機械組件實時狀態、蟲害圖像備份信息、網絡狀態、基本參數、ICCID”等基礎數據信息；

4、支持觸屏控制本機“誘蟲裝置、負壓風機裝置、落蟲裝置、攝像頭”等機械組件啟動運行，更改本機“工作模式”；

5、支持觸屏設定本機“開始時間、結束時間、引蟲時長、誘蟲燈開啟時長、雨后延遲開啟時長、網絡通訊”等運行參數；

四、攝像頭參數：

1、支持USB接口，方便現場更換。

2、支持“500萬（默認）、800萬、1200萬、2000萬”等多種高清像素圖片拍攝，蟲情圖像為JPG格式，清晰度能夠達到人工識別昆蟲種類的要求。

五、誘蟲裝置：

1、支持“光學誘蟲（默認）、生物信息素誘蟲(定制)”兩種誘蟲方式；

2、光學誘蟲采用主波長為365nm的6W黑光燈管，燈管啟動時間≤5S。

六、機械組件：

1、小蟲體蟲情測報儀內部機械組件包含“小蟲體收集器、負壓風機裝置、落蟲裝置、圖像采集裝置（攝像頭）”等部件；

2、小蟲體收集器：小蟲體收集器采用毫米級進蟲口結構，在有效捕捉“稻飛虱、葉蟬科、綠盲蝽”等毫米級微型蟲體的情況下，還可過濾大型昆蟲干擾。

3、負壓風機裝置：害蟲受光源吸引后，利用風機轉動產生負壓氣流將“稻飛虱、葉蟬科、綠盲蝽”等毫米級微型蟲體吸入到收集器進行“風干、脫水滅殺”。

4、落蟲裝置：小蟲體收集器內部采用落蟲板方式，為“蟲害圖像采集、蟲體收集”作業提供支撐平臺，可保證不同時間段的蟲害信息不混淆。

七、工作模式：

①、支持“自動控制、平臺/APP聯網控制、本地觸屏控制”三種工作模式切換。

②、自動控制模式：

1、支持“溫控（選配）、時控、雨控、光控”四種邏輯制約的自動工作模式，使設備在“相應季節的設定時間，滿足無降水、無光照的條件情況下自動完成對蟲害的“誘捕、滅殺、圖像采集、蟲體收集”等系統作業。

2、溫控技術（選配）：通過采集現場環境溫度，判斷當前季節，冬季環境溫度小于程序設定值時，控制設備停止運行，達到了節省能源、延長設備使用壽命的目的。

3、時控技術：依據靶標害蟲的生活習性規律，通過設置設備的“工作起始時間、工作時長、誘蟲燈開啟時長、引蟲時長、雨后延遲開啟時長”等參數，預設多個工作時間段。

4、雨控技術：通過采集雨雪傳感器的當前狀態，判斷當前有無降水，有降水時控制停止設備的作業流程，保護設備相關部件。

5、光控技術：利用害蟲在“夜間活躍度高、趨光”的行為特點，通過采集光照傳感器的光照強度判斷晝夜，且不受瞬間強光影響，入夜后當即控制“誘蟲燈”啟動，在實現理想誘捕效果的情況下，還可節省能源、延長誘蟲燈的使用壽命。

③、平臺/APP聯網控制模式：

支持通過云端服務器、APP遠程聯網控制“誘蟲裝置、負壓風機裝置、落蟲裝置、攝像頭”等機械組件啟動運行；

④、本地觸屏控制模式：

支持觸屏控制本機“誘蟲裝置、負壓風機裝置、落蟲裝置、攝像頭”等機械組件啟動運行；

八、蟲情測報平臺：

1、支持根據不同權限分配8級以上的子賬號進行登陸及管理，提供“相應APP及小程序”等移動端登錄路徑。

2、支持遠程查看蟲情測報儀上傳的“蟲害圖像，環境數據、設備狀態、供電狀態”等實時數據及歷史記錄信息；

3、支持通過云端服務器、APP遠程聯網控制“誘蟲裝置、負壓風機裝置、落蟲裝置、攝像頭”等機械組件啟動運行；

4、支持依托“蟲體大模型AI數據庫”對蟲害圖像信息進行“AI自動識別、人工補錄、統計分析、生成報表”，報表中可體現“采樣時間、確認時間、蟲體類別及數量、識別方式”等信息。

5、支持查詢“蟲體大模型AI數據庫”可識別的“害蟲種類及對應的蟲害防治意見”，同時支持“添加害蟲種類、提交識別樣本”，經審核后用于百度AI識別訓練，提高AI識別率。

6、支持查詢“指定地塊區域”蟲情測報儀所誘捕的“害蟲種類及對應數量”，并生成報表，報表中可體現“地塊區域名稱、蟲情測報儀名稱、查詢時間段、害蟲種類、害蟲數量、害蟲數量柱狀分析圖”。

7、支持查詢“指定地塊區域”蟲情測報儀所誘捕的“害蟲種類及對應害蟲每天的數量變化趨勢”，并生成報表，報表中可體現“地塊區域名稱、蟲情測報儀名稱、查詢時間段、害蟲種類、害蟲趨勢折線分析圖”。

8、支持微信、短信、郵件、語音等告警方式實現“目標害蟲預警提醒”，針對蟲情測報儀所誘捕的害蟲，可設置多個“目標害蟲種類、目標害蟲預警閾值、目標害蟲預警頻率”，當滿足預警條件后，系統自動向指定用戶推送微信預警信息，方便用戶及時作出應對措施，起到預防預警的作用。
